PTMEG מבוסס יציקה פוליאוריתן פרהפולימר

HJ-2185

HJ-2190

HJ-2195

HJ-2197

תוכן מש"ק

3.5±0.2

4.2±0.2

6.0±0.2

6.5±0.2

צפיפות 25℃/(g/cm³)

1.11

1.11

1.12

1.12

צמיגות 80℃/mpa·s

900-1100

800-1000

700-900

600-800

מראה ב-25℃

נוזל שקוף חסר צבע

טמפרטורת ערבוב ℃

פרפולימר/מוקה

85℃/115℃

80℃/115℃

75℃/115℃

75℃/115℃

זמן ג'ל/דקה

13-18

10-15

6-10

3-5

זמן גיפור (ח)

25-16

25-16

25-16

25-16

תכונות גשמיות

קשיות (Shore A)

85±2

90±2

95±2

97±2

חוזק מתיחה (Mpa)

25-28

33-38

38-45

40-46

100% מודולוס (Mpa)

11-12

14-16

16-18

18-20

300% מודולוס (Mpa)

18-20

28-30

38-42

40-43

התארכות בהפסקה (%)

360-420

350-400

280-350

250-300

חוזק קריעה (KN/m)

60-65

75-85

90-100

95-105

דפורמציה קבועה של דחיסה %

4-6

4-6

2-4

2-4

אובדן שחיקה של DIN（mm³）

≤45

≤40

≤40

≤40

חוסן %/25℃

40-45

35-40

28-32

26-30

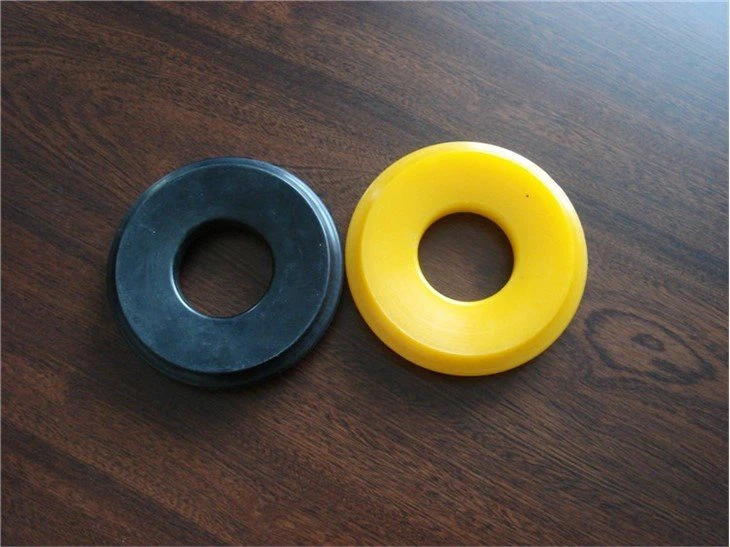

- יישום מוצר: גלילי PU, גלגלים, אטמים, בוכנות, מסכי סיווג, אימפלרים של מכונות ציפה, צמיגי מלגזה, תבניות, בטנות משאבות תפוחים ומוצרים אחרים.

- פרטי פעולה: לאחר שחרור גז בוואקום ב-75-85 ℃, הפריפולימר מעורבב עם MOCA מותך ליציקה וגיפור. זה מתאים לתפעול ידני ומכני.

- אחסון: יש לאחסן במקום קריר ויבש ולהשתמש בהקדם האפשרי לאחר הפתיחה; אם לא ניתן להשתמש בו בבת אחת, הוא ייאטם בחנקן; יש להשתמש בפתח השני להורדת קצף, ותקופת האחסון המקורית היא שישה חודשים.

- אריזה: 20 ק"ג או 200 ק"ג תוף ברזל
